Kui suur on kõrgtugevast malmist valandite süsinikusisaldus?

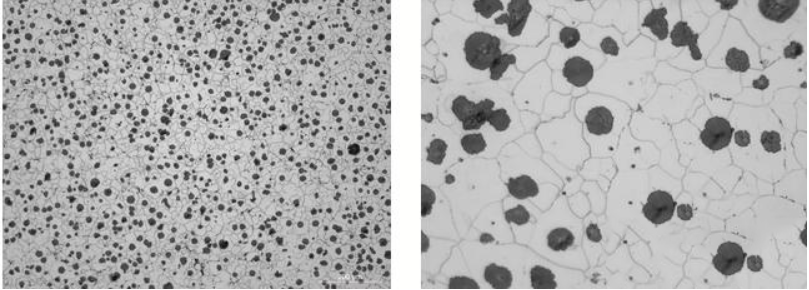

Suurem süsinikusisaldus võib soodustada valandite grafitiseerumist. Kuna grafiit omandab sfäärilise kuju, võib see mehaanilistes rakendustes energiat neelata ja seega parandada masinate füüsikalisi omadusi.

Kõrgtugeva malmi süsinikusisaldus on üldiselt kõrge, mistõttu on tegemist raua-süsiniku sulamiga. Tööstusliku malmi tüüpiline süsinikusisaldus jääb vahemikku 2–3,9%, süsiniku ekvivalendina 4,1–4,7%.kõrgtugevast malmist valandid: kõrgtugeva malmi keemiline koostis sisaldab peamiselt viit tavalist elementi: väävel, fosfor, räni, süsinik ja mangaan. Süsinikusisalduse rakendaminekõrgtugevast malmist valandid:Eriti oluline on märkida, et sulatusmaterjalide ettevalmistamisel, kui valusein on õhuke ja sferoidiseerivate elementide jääkkogus on suur või ebapiisavalt inokuleeritud, tuleks sisu võtta ülemisest piirist, vastasel juhul tuleks kasutada alumist piiri. Süsiniku ekvivalendi valimine eutektilise punkti lähedal ei paranda mitte ainult sulamalmi voolavust, vaid ka kõrgtugeva malmi voolavust. Süsiniku ekvivalendi suurendamine suurendab ka sulamalmi isekompenseerivat võimet tahkumise ajal tänu suurenenud grafitisatsioonipaisumisele. Liiga kõrge süsinikusisaldus võib aga kaasa tuua ujuva grafiidi.

Seetõttu saavutatakse empiirilise vaatluse põhjal kõrgtugeva malmi süsiniku ekvivalendi ülempiir siis, kui sulamalmis (temperatuuril umbes 1200°C) täheldatakse ujuvat grafiiti. Süsinikusisalduse mõju kõrgtugeva malmi toimimisele:Süsinikusisaldus kõrgtugevast malmist valandites mõjutab tahkestumise või grafiidi keskmisele arvule sadestuvat grafiidi kogust. sfäärid. Tavaliselt on süsinikusisalduskõrgtugevast malmist valandidjääb vahemikku 2–3,9%, kuid on oluline mõista süsinikusisalduse vähendamise mõju malmi mehaanilistele omadustele. Seda tuleks arvesse võtta konstruktsiooni, mõõtmete, seina paksuse ja külgnevate tasapinnaliste seinte seinapaksuse vigade põhjal.kõrgtugevast malmist valandid. Kõrgtugeva malmi süsinikusisalduse vähendamine umbes 4%-lt 2,5%-le võib veidi suurendada tõmbetugevust ja voolavuspiiret (ligikaudu 23 kuni 31 N/mm²) ning suurendada venivust ligikaudu 5%, parandades oluliselt löögiväärtusi.
